Phyling-LTE V1

Phyling-LTE V1

Présentation

Le Phyling-LTE est un capteur IoT complet optimisé pour l'envoi de flux de données en temps réel via connectivité LTE-M ou WiFi. Conçu pour les applications sportives et d'analyse du mouvement, il combine une IMU 9 axes avec GPS multi-bande et un système de buffering intelligent pour la continuité de service hors ligne.

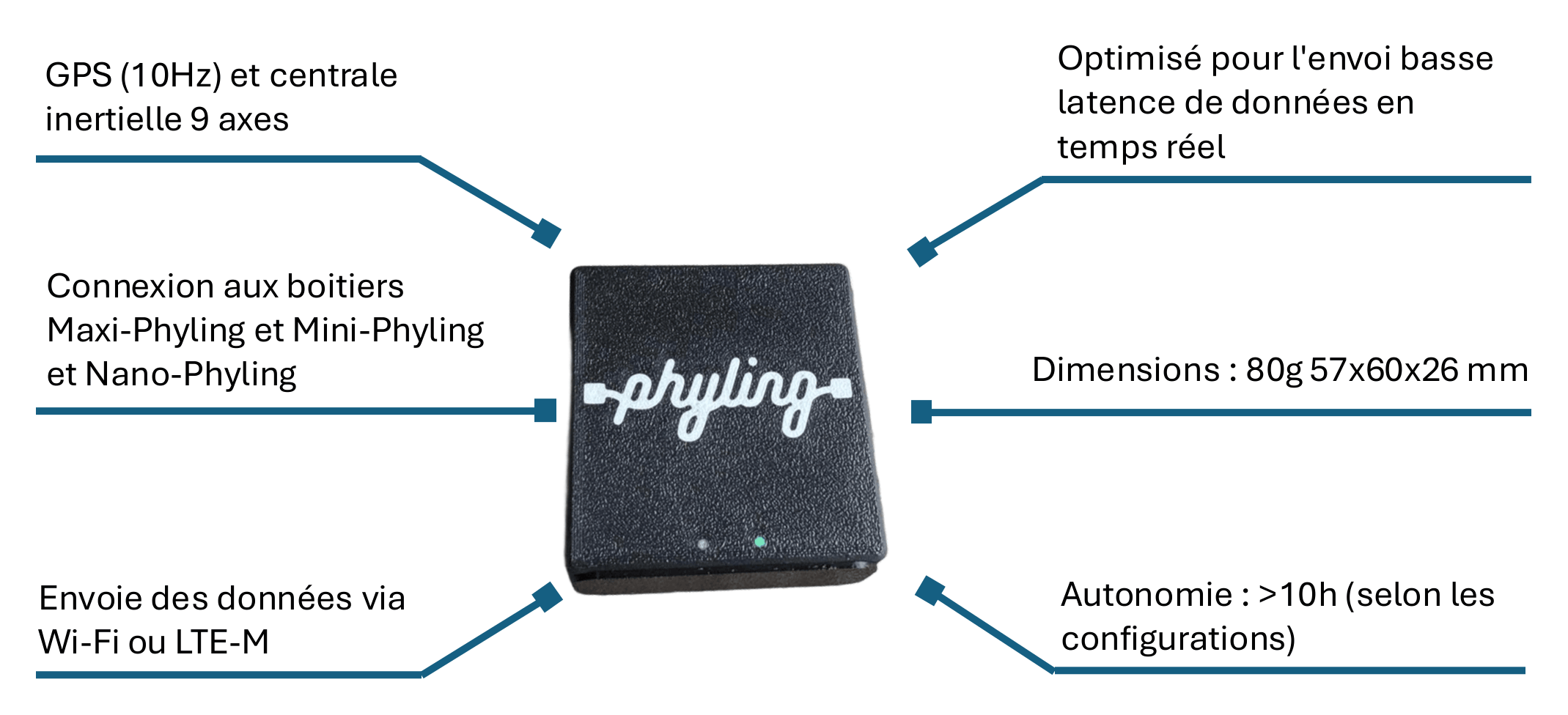

Capteur Phyling-LTE

Caractéristiques techniques

CaractéristiqueValeur
Dimensions57 × 60 × 26 mm
Poids80g
Autonomie> 10h
ConnectivitéLTE-M, WiFi, Bluetooth (BLE)
Fréquence d'échantillonnage10 Hz
Capteurs embarquésAccéléromètre 3 axes, Gyroscope 3 axes, Magnétomètre 3 axes, GPS multi-bande (10 Hz)
Stockage interneBuffer partiel hors ligne (rattrapage automatique)

Prise en main rapide

Allumage

Le Phyling-LTE dispose d'un interrupteur ON/OFF (switch) et d'un bouton unique multifonction :

  • Appui court (< 1s) sur l'interrupteur : allumer / éteindre le capteur.
    • LED verte : prêt à démarrer.
  • Appui court sur le bouton : démarrer / arrêter un enregistrement (record).
    • LED bleue : enregistrement en cours.

Connectivité et synchronisation

Une fois allumé et en enregistrement, le Phyling-LTE envoie en temps réel les données capteur via LTE-M ou WiFi vers la plateforme Phyling. Vous pouvez visualiser et configurer le capteur via :

Récupération hors ligne

Si le réseau LTE-M n'est pas disponible, le capteur garde en mémoire une partie du flux de données (buffer). À la restauration de la connexion, il renvoie automatiquement les données en attente.

Code couleur de la LED

Une LED sert à donner toutes les indications sur l'état du Phyling-LTE :

  • ⚪ Blanc : le Phyling-LTE s'initialise ou s'éteint
  • 🟢 Vert : le Phyling-LTE est prêt à lancer un enregistrement
  • 🔵 Bleu : le Phyling-LTE enregistre des données
  • 🔴 Rouge : il y a un problème indiqué par le nombre de clignotements avant éteignage
    • x2 : Erreur dans la config (module invalide, fichier mal formaté, etc.)
    • x3 : GPS non fonctionnel (s'il n'est pas indispensable, désactivez-le ou mettez "important": false dans sa configuration)
    • x4 : Carte SD pleine
    • x5 : Erreur de fichier de paramétrage (fichiers Device, Wifi, Calibration, etc.)
    • x6 : Lors d'une mise à jour, une erreur est survenue (clignotement vert si elle a fonctionné)
    • Pas de clignotement : Autre problème
  • Clignotement vert avec des extinctions de 0.5s toutes les 3s : un des capteurs définis comme "importants" n'est pas connecté
  • Clignotement vert rapide (extinctions de 0.25s toutes les 0.5s) : pas de connexion réseau
  • Clignotement rouge de 0.5s toutes les 5s : il reste moins de 15% de batterie
  • Rouge à l'allumage avant l'initialisation : il y a une erreur d'initialisation, il faut éteindre et rallumer le Phyling-LTE

Charge

Le Phyling-LTE se charge via port USB-C avec un adaptateur standard. Une LED verte indique l'état de charge (allumée = charge en cours, éteinte = chargé).

Temps réel & Flux de données

Le Phyling-LTE est optimisé pour le flux temps réel. Contrairement aux autres capteurs phyling qui stockent localement, il privilégie l'envoi immédiat vers la plateforme cloud Phyling.

Visualisation en temps réel

Via l'application Phyling ou l'API temps réel, les données s'affichent instantanément.

Gestion de la configuration

Toute la configuration (fréquence d'échantillonnage, seuils d'alerte, modules actifs) se fait depuis :

Aucun mode USB ou mode Hotspot n'est nécessaire.

Récupération et export des données

La récupération et l'export des données se font uniquement via l'API Phyling en temps réel. Le flux capteur est transmis en continu et consommé directement par votre application via l'API.

Batterie et autonomie

Le Phyling-LTE offre une autonomie > 10 heures en utilisation continue avec enregistrement et envoi temps réel.

  • Charge complète via USB-C : ~2-3 heures
  • Clignotement rouge : batterie < 15%

Optimisation de l'autonomie

Pour prolonger la batterie :

  • Baissez la fréquence d'échantillonnage si la précision le permet
  • Réduisez la fréquence d'envoi GPS (configuré dans l'app)
  • Désactivez les modules non utilisés
