Réglages Maxi-Phyling

Introduction

Il existe trois méthodes pour acceder aux réglages du Maxi-Phyling. Ces trois méthodes permettent d'accéder en toutes circonstances aux réglages de la configuration, de la calibration et des réglages WiFi.

• Via Application Cloud : Sur l'application cloud Phyling http://app.phyling.fr, dans l'onglet "Temps Réel", cliquez sur le bouton ... puis Réglages. Le menu de réglages est composé& d'un onglet pour la configuration du Maxi-Phyling, d'un onglet pour la calibration des capteurs, d'un onglets pour réaliser une mise à jour du Maxi-Phyling et un onglet pour la gestion des réseaux WiFi du Maxi-Phyling.
• Le Mode-Hotspot : Le mode Hotspot permet sans file de rentrer dans les paramètres du Maxi-Phyling quand il n'a pas accès à un réseau WiFi. L'interface reste similaire à l'application cloud pour simplifier les réglages.
• Le mode-USB : Le mode USB permet d'accéder en filaire au réglages du Maxi-Phyling. l'interface est brut, il est conseillé de contact l'équipe phyling pour ne pas faire d'erreur de configuration.

Configuration du Maxi-Phyling

Depuis l'application, dans l'onglet temps réel, cliquez sur le bouton ... puis Réglages. Le menu de configuration de celui-ci apparait alors comme ci-dessous.

Il est alors possible de définir les différents capteurs du Maxi-Phyling, ainsi que le sport utilisé pour l’analyse des données. Pour ajouter un capteur, cliquez sur le bouton +, sélectionnez le capteur dans la liste et renseignez les paramètres nécessaires.

• Capteur Mini-Phyling V2 (>= 362): Ajoutez simplement un capteur miniphyling-v2. Lors de la première connexion, le Maxi-Phyling redémarre et prend en compte la configuration spécifique du Mini-Phyling.
• Capteur Mini-Phyling V1 (< 362): Affichez les capteurs avancés et sélectionnez votre capteur spécifique (pédalier, rame, etc.). Attention, le nom complet avec tous les zéros devant le numéro est important.
• Capteur cardiaque de type Polar: Il faut que le Hub détecte le capteur afin de trouver ses caractéristiques et les envoyer au Maxi-Phyling. Bien allumer le capteur à côté du Hub lors de la procédure.
• Capteur filaire: Il ne suffit pas de le connecter, il faut bien mettre dans la configuration le type de capteur et la connectique utilisée.
• Synchronisation filaire: Rajoutez le module de synchronisation souhaité comme si c’était un capteur dans la configuration du Maxi-Phyling.

Un capteur peut être défini comme "Important". Cela signifie qu'il est important pour la mesure que le capteur soit connecté et fonctionnel. La LED du Maxi-Phyling clignote tant que l’ensemble des capteurs définis comme importants ne sont pas connectés. Par exemple si le GPS est défini comme important, la LED clignotera tant qu’il n’y aura pas de signal GPS fiable.

Enregistrement des configurations

Une fois une configuration faite sur un Maxi-Phyling, il est possible de l’enregistrer dans le Hub afin de pouvoir la recharger par la suite. Par exemple, si un athlète a une configuration, il est possible de l’enregistrer à son nom, puis de la recharger quand il utilise le Maxi-Phyling. La liste des configurations enregistrées est accessible dans la section Configurations de l'onglet Réglages.

Calibration

Les capteurs d'un Maxi-Phyling peuvent être calibrés grâce à une procédure de calibration prédéfinie en cliquant sur le bouton de réglage à droite dans le panneau de contrôle du Maxi-Phyling. Une fois le capteur à calibrer et le type de calibration choisis, il suffit de suivre les consignes affichées à l'écran.

La calibration est ensuite accessible depuis le menu de Réglages du Maxi-Phyling (dans l'onglet temps réel, cliquez sur le bouton ... d'un Maxi-Phyling, puis sélectionnez Réglages).

La calibration d'un enregistrement est définie grâce à un fichier au format json qui se présente en général comme le fichier ci-dessous:

{
  "<moduleName>": {
    "<varName>": {
      "coef": 0.333,
      "offset": 0
    }
  }
}

avec moduleName le nom du capteur (par exemple imu) et varName le nom de la variable à calibrer (par exemple acc_x). Les valeurs de $\text{coef}$ et $\text{offset}$ sont appliquées selon la formule suivante pour passer des données brutes aux données calibrées:

$$Y_{\text{calib}} = (Y_{\text{raw}} + \text{offset}) \times \text{coef}$$

soit:

$$Y_{\text{raw}} = \frac{1}{\text{coef}} Y_{\text{calib}} - \text{offset}$$

Calibration 3 axes

Dans certains cas, comme pour la calibration des imu ou des pédales PI3D, $\text{coef}$ est une matrice 3x3 et $\text{offset}$ un vecteur de taille 3, comme ici pour la calibration de données gyro :

{
  "imu": {
    "gyro": {
      "coef": [
        [
          1,
          0,
          0
        ],
        [
          0,
          1,
          0
        ],
        [
          0,
          0,
          1
        ]
      ],
      "offset": [
        -1.737,
        1.473,
        1.471
      ]
    }
  }
}

La même formule de calibration s'applique alors mais sur des données $Y$ vectorielles.

Calibration High Range Gyro

Dans le cas d'un simple mouvement de rotation, la calibration "High Range Gyro" permet d'étendre la plage de mesure de vitesse angulaire en combinant les données du gyro et de l'accéléromètre. La calibration a une forme différente:

{
  "imu": {
    "high_range_gyro": {
      "coef": 299.08,
      "col_acc": "acc_x",
      "col_gyro": "gyro_y"
    }
  }
}

La valeur de $\text{coef}$ est utilisée pour recalculer la vitesse angulaire col_gyro au delà de la valeur de saturation (typiquement 2000 deg/s) en utilisant l'accélération col_acc selon la formule suivante:

$$\text{gyro}_{\text{ext}} = \text{coef} \times \sqrt{\text{acc}_{\text{filt}}}$$

avec $\text{acc}_{\text{filt}}$ l'accélération filtrée par moyenne glissante.

Dans le cas particulier où "coef": null,, la valeur de $\text{coef}$ est calculée directement à partir des données de l'enregistrement.

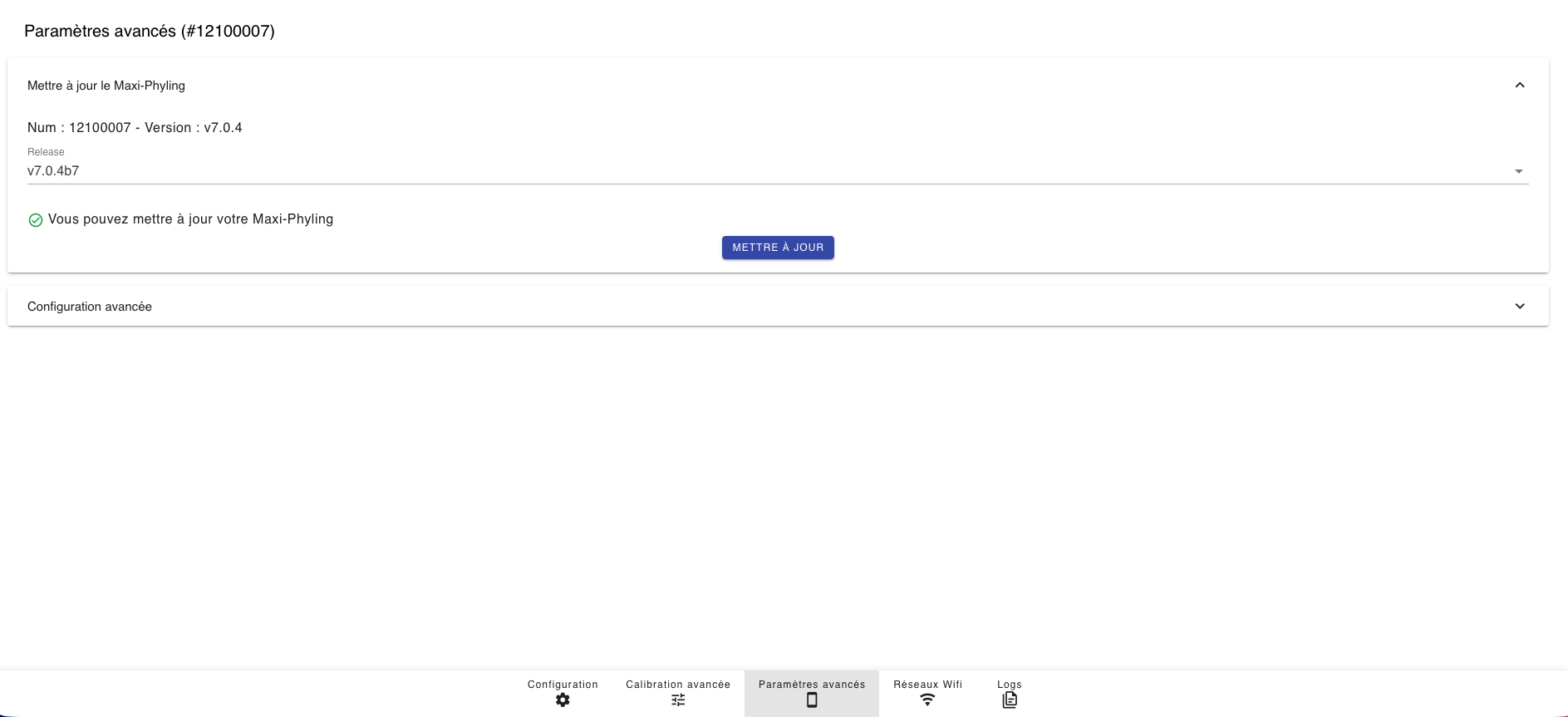

Mise à jour

Uniquement disponible via l'application cloud Phyling avec un Maxi-Phyling connecté sur l'application dans l'onglet Temps Réel. cliquez sur le bouton ... puis Réglages puis Paramètres Avancés.

Lorsqu'une mise à jour est détectée sur votre Maxi-Phyling une pastille rouge apparétra sur les ... du Maxi-Phyling dans l'onglet Temps réel.

Pour réaliser la mise à jour, sélectionner la version avec les chiffres les plus élevés, correspondant à la version la plus récente. Les mise à jour apporte des correctifs et amélioration visible et invisible pour les utilisateurs.

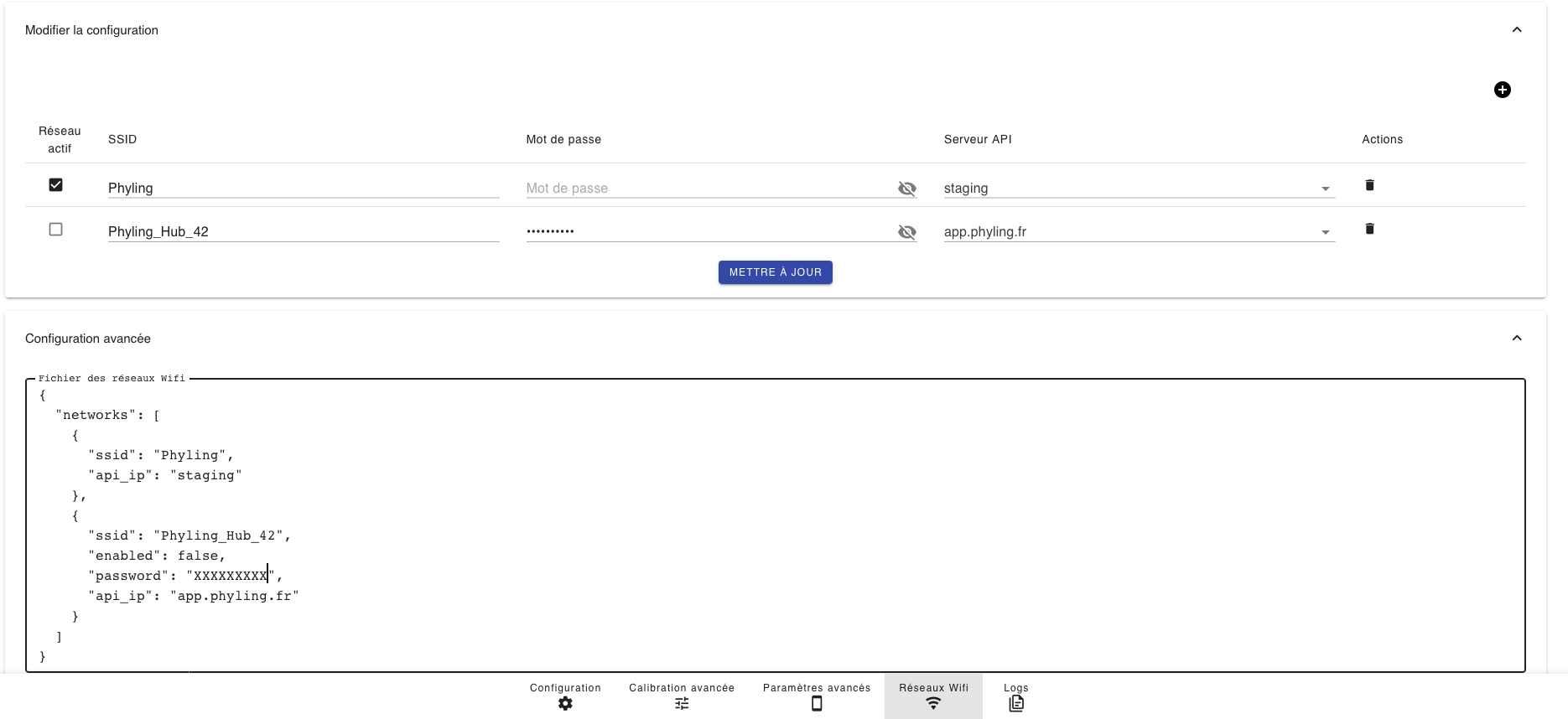

Réglages WiFi

Cliquez sur le bouton ... puis Réglages puis Réseaux Wifi. Pour ajouté un réseau Wifi, cliquer sur le boutton +. Une fenetre apprait et vous invite à renseignner :

• SSID : Le nom exacte du réseau Wifi
• Mot de passe : Le mot de passe du réseau Wifi
• Serveur API : pour se connecter à l'application cloud sélection app.phyling.fr. Contacter l'équipe Phyling pour toutes autres adresses.

Le Maxi-Phyling peut stocker plusieurs réseaux Wifi actifs et changera de réseaux Wifi automatiquement en cas de déconnection-reconnexion.
